環境試験設備

大型分離衝撃試験設備は、宇宙機が最終段ロケットから分離される際やアンテナなどが展開される際における、火工品作動による衝撃環境を地上で再現し、宇宙機が受ける衝撃レベルを測定・解析する設備です。

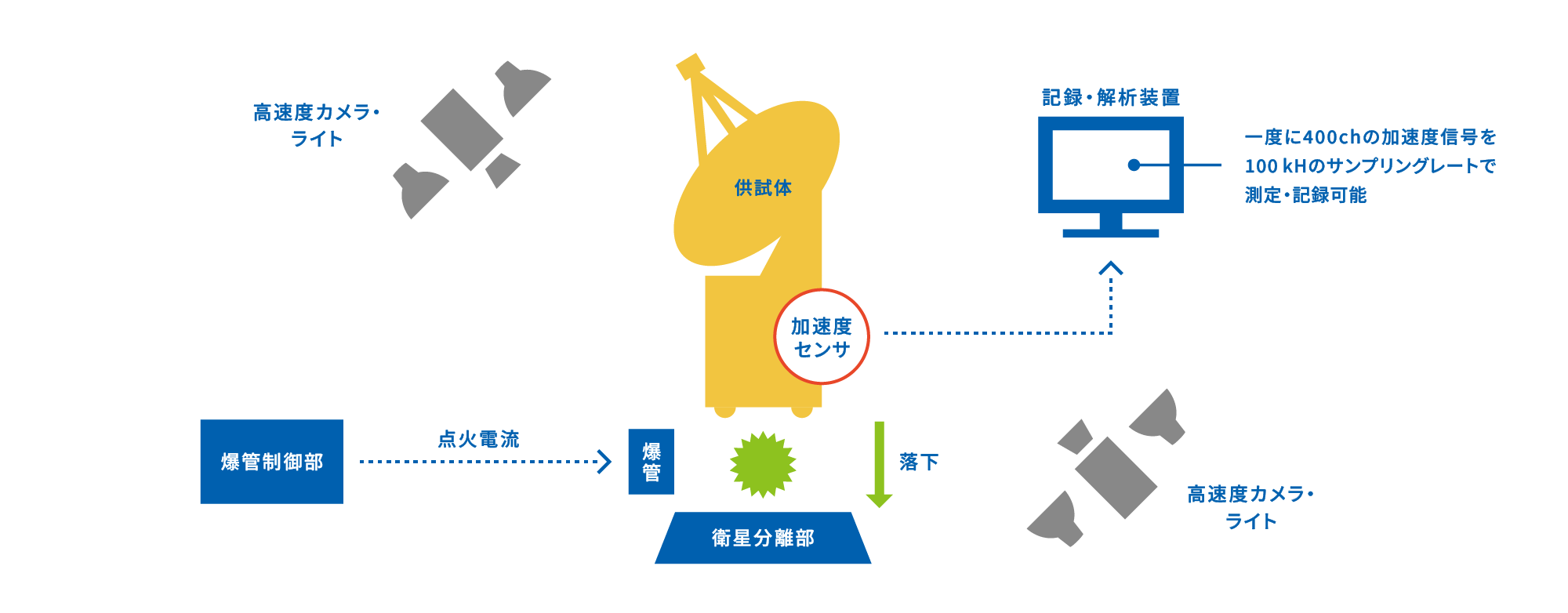

設備は制御装置・解析装置・高速度カメラなどから構成されています。制御装置は、宇宙機を分離させる爆管に点火電流を流します。宇宙機に取り付けられた加速度センサからの信号は、一旦記録装置に記録され、解析装置でフーリエ変換・衝撃応答スペクトラム解析の処理が行われます。また、分離の様子は高速度カメラを用いて撮影することができます。
