環境試験設備

アライメント測定設備は、供試体の寸法、表面に取付けられた各種センサ及びアンテナ等の取り付け位置や角度を測定するための設備です。

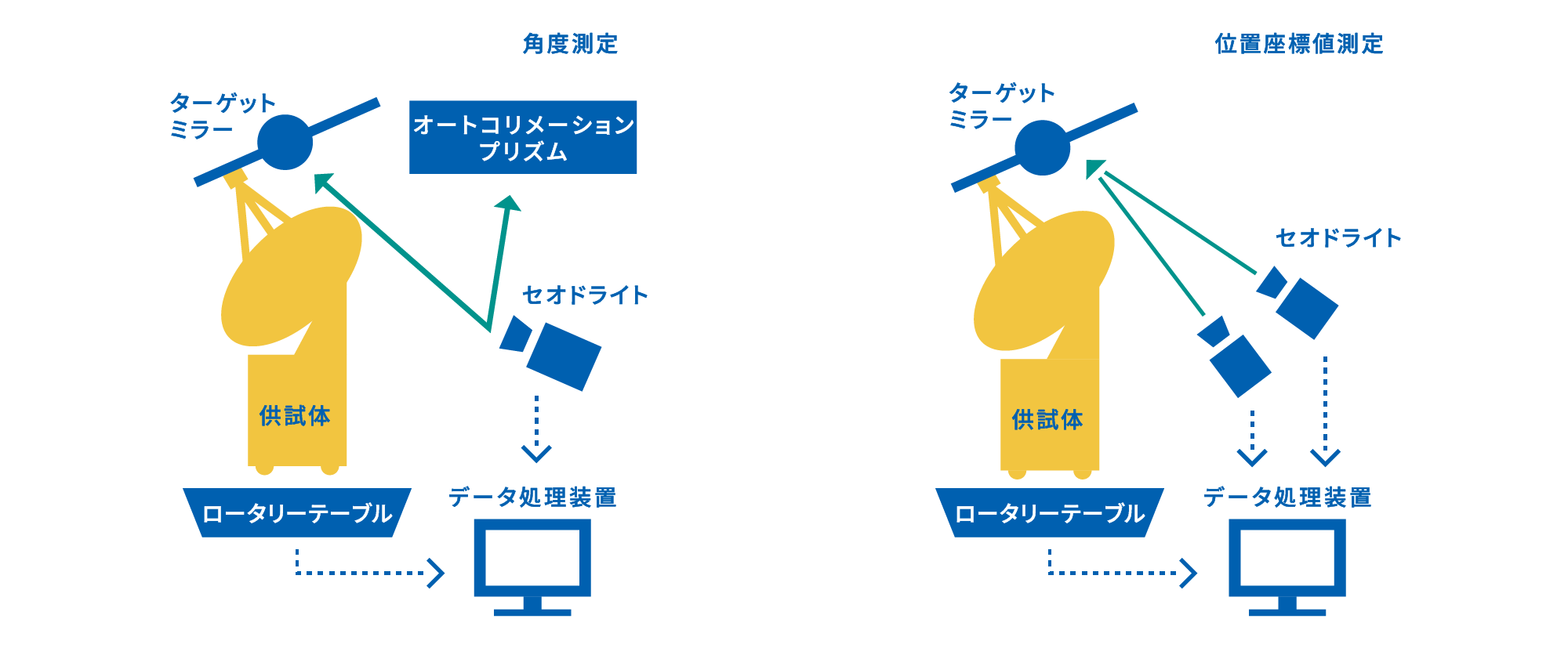

角度測定では、指向方向精度が要求される各種センサ類及びアクチュエータなどの取り付け方向角度が要求精度内に納まっていることを確認します。
位置座標値測定では、重心から所定の距離にあるべきアクチュエータなどの座標値や、ロケットフェアリングとのクリアランスがクリティカルになる最外部、突出部などの座標値を測定し、取り付け位置が要求精度内に納まっていることを確認します。
高所作業台とツーリングバーを用いることで、最大10mの高さまでの角度測定や位置座標値測定が可能で、大型宇宙機から小型宇宙機までのアライメント測定が可能です。
